单段式煤气发生炉冷煤气站

【规格型号】：QM2-单段式。

【燃料耗量】：60-2600kg/h

【煤气产量】：230-7000Nm3/h

【适用煤种】：不粘性无烟煤，煤质应符合GB9143-88要求。

【产品介绍】：单段式冷煤气站，又名一段式煤气发生炉冷煤气站，具有结构简单、气化完全、煤种适应性强，煤气热值高，操作简便，安全性能高的特点。

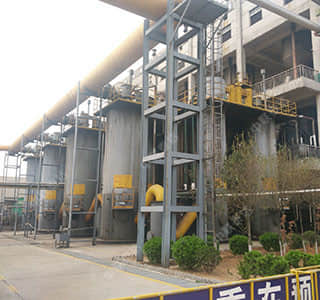

产品简介

　　单段炉冷净煤气站（中联泰达®）由煤气发生炉生成的粗热煤气（温度为500-600℃）首先进入双竖管被热循环水冷却洗涤，煤气中的部分灰尘随热循环水从双竖管下部的水封中排出，被双竖管洗涤降温后的煤气温度约为80-90℃，经隔离水封进入Ⅰ级电气滤清器进行捕焦油和灰尘，煤气温度冷却至35-45℃。经隔离水封再进入Ⅱ级电气滤清器进一步进行脱油除尘。通过煤气加压机加压，再经捕滴器脱去水份后通过输送管道输送至用户。




技术优势

1.工艺简单，占地少，投资小，操作简单。

2.机械上煤，湿式出渣，无二次污染。

3.煤气产出温度35-45℃，热能利用率极高。

4.煤气先后经过双竖管、电捕焦油器、电滤清器多级除尘洗涤净化，洁净燃烧。

主要应用于：化工加热，热处理炉，锅炉煤气化改造，耐火材料行业。





工艺流程

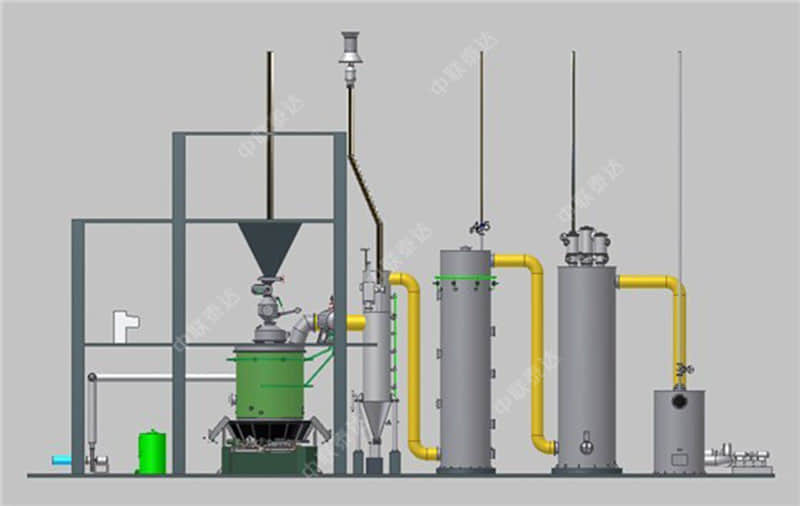

　　单段式煤气发生炉冷煤气站工艺流程图





技术参数

型号	QM2-0.8	QM2-1.0	QM2-1.3	QM2-1.5	QM2-1.6	QM2-1.8	QM2-2.0	QM2-2.2	QM2-2.4	QM2-2.6	QM2-3.0	QM2-3.2	QM2-3.4
炉膛直径 mm	800	1000	1300	1500	1500	1800	2000	2200	2400	2600	3000	3200	3400
炉膛面积 ㎡	0.5	0.785	1.326	1.77	2.01	2.54	3.14	3.79	4.52	5.3	7.06	8.03	9.07
水套受热面积㎡	3.76	6.84	8.98	12.37	13.06	15.82	18.84	22.79	24	24.5	28.26	30.14	32
灰层高度 mm	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300	100-300
适用煤种	不粘结或弱粘结烟煤，煤质应符合GB9143常压固定床煤气发生炉用煤质量标准 Non-caking or weakly caking bituminous coal;coal quality should be coincident with GB9143 Standard for coal quality of coal gasifier with fixed - bed.
煤的粒度 mm	13-25、25-50、50-100
耗煤量 kg/h	≤60	≤130	≤200	≤300	≤350	≤450	≤600	≤750	≤900	≤1000	≤1400	≤1680	≤2000
气化剂	空气+水蒸气
空气消耗量 m³/kg（coal）	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量kg/kg（coal）	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5	0.3-0.5
煤气产量 Nm³/h	≤230	≤500	≤750	≤1100	≤1500	≤1680	≤2180	≤2800	≤3300	≤3800	≤5100	≤6000	≤7200
煤气热值 kj/m³	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060	5020-6060
煤气出口压力 kpa	＜0.6	＜0.8	＜0.8	＜0.98	＜0.98	＜0.98	＜0.98	＜1.1	＜1.2	＜1.2	＜1.5	＜1.5	＜1.5
煤气出口温度 ℃	400-550
最大炉底鼓风压力 kpa	1.6	2	2.45	2.45	2.45	3.5	3.5	4.5	4.5	5	5.5	6	6
饱和空气温度 ℃	50-65
排渣形式	湿式/干式/自动排渣/内出渣
水套蒸汽产量 kg/h	38	80	130	180	180	250	300	350	450	500	550	550	600
水套蒸汽压力 Mpa	0.294
加煤方式	手动，自动  Manually, Automatically
加煤机驱动装置	水封单钟罩	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤	双钟罩加煤/自动加煤机
灰盘转速 r/h	3	2.87	2.76	2.76	2.76	2.23	2.23	2.23	2	2	1.8	1.8	1.8
灰盘转动电机功率 kw	0.75	0.75	1.5	2.2	2.2	2.2	2.2	4	4	4	5.5	7.5	7.5
煤斗提升电机功率kw	1	1	1.5	1.5	1.5	1.5	1.5	1.5	3	3	3	3	3
风机功率	0.75	1.5	2.2	3	3	4	5.5	7.5	7.5	11	15	18.5	22
支持定制——其他规格尺寸欢迎来电咨询，我们将根据您的需求定制。
